График

В терминале Tiger.Trade Windows доступно окно Графика, в котором есть множество типов графика, настроек и полноценная торговая панель.
На график можно наносить графические объекты и добавлять индикаторы. Вы можете выбрать вид графика: свечи, бары, линия, область или кластеры. График можно строить не только с временным интервалом, а также на основе тиков, объёма, дельты или с выбранным диапазоном (Range график).
Чтобы открыть новый график, в главном меню выберите ОткрытьГрафик.
Настройки окна График
Доступная глубина исторических данных зависит от выбранного периода (таймфрейма) и типа данных. Более подробно с данной спефицикой можно ознакомиться по ссылке.
Окно График включает:
  • Главную панель
  • Панель таймфреймов
  • Панель рисования
  • Панель параметров графика
  • Панель торговли с графика
  • Область графика
  • Область стакана
  • Полосу прокрутки

Главная панель

Панель меню окна График
С помощью главной панели можно:
  • Открыть меню настройки и опции
  • Выбрать инструмент
  • Выбрать период графика
  • Переключить вид графика
  • Выбрать пресет кластера
  • Выбрать вид курсора
  • Открыть меню с графическими объектами
  • Выбрать индикатор
  • Выбрать объём заявки
  • Увеличить, уменьшить или сбросить масштаб графика
  • Изменить масштаб цены (увеличить шаг цены на заданное число)
  • Установить начало графика на выбранную в календаре дату
  • Обновить данные графика
  • Включить/выключить функцию торговли мышью на графике.

Панель таймфреймов

Панель таймфреймов в окне График
На панели таймфреймов можно выбрать временной интервал, которому будет соответствовать единичный бар или свеча на графике. Можно изменить положение панели в меню выбора периода, выбрав в выпадающем меню Показать таймфрейм желаемое место расположения.
Доступные интервалы:
  • T1 - 1 тик
  • 5S - 5 секунд
  • 15S - 15 секунд
  • 30S - 30 секунд
  • 1M - 1 минута
  • 5M - 5 минут
  • 15M - 15 минут
  • 30M - 30 минут
  • 1H - 1 час
  • 4H - 4 часа
  • 1D - 1 день
  • 1W - 1 неделя
  • 1MN - 1 месяц
  • 1Y - 1 год

Панель рисования

На панель рисования вынесены основные графические объекты, режим магнита и функция блокировки всех объектов. Также можно скрыть все объекты, нажав на указанный ниже значок.

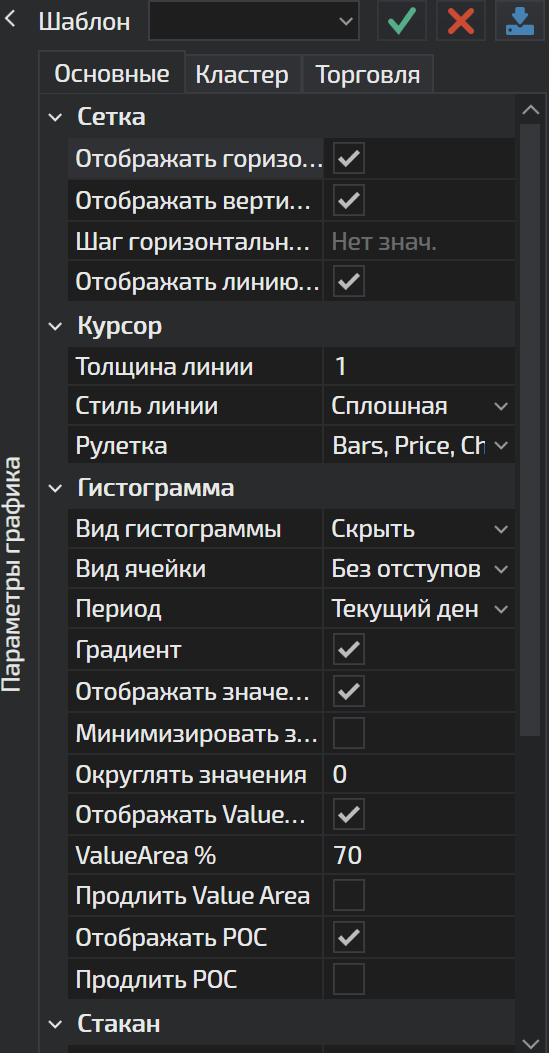

Панель параметров графика

Панель параметров графика содержит большую часть настроек графика и разделена на 3 вкладки: основные настройки, настройки кластеров и настройки торговли.
Через панель параметров графика вы можете сохранять и загружать шаблоны графика. Шаблон графика включает в себя все настройки, включая индикаторы и графические объекты.
Включить панель параметров графика можно следующими способами:
  • В основной панели графика выберите Настройки и опцииПараметры графика.
  • Щёлкните правой кнопкой мыши по области графика и выберите Параметры графика.
Чтобы свернуть или развернуть панель параметров графика, щёлкните мышью по надписи Параметры графика в левой части панели. Чтобы закрыть эту панель, нажмите кнопку Закрыть в нижней её части.

Панель торговли с графика

Панель торговли с графика позволяет совершать торговые операции через окно График.
Включить или отключить панель торговли с графика в основной панели графика можно следующими способами:
  • Выберите Настройки и опцииТорговля с графика.
  • Щёлкните правой кнопкой мыши по области графика и в открывшемся меню выберите Торговля с графика.
Чтобы свернуть или развернуть панель параметров графика, щёлкните мышью по надписи Торговля с графика в правой части панели. Когда панель свёрнута, все торговые функции сохраняются. Если панель закрыть, все торговые функции отключаются.

Область графика

В область графика выводится сам график инструмента с выбранными индикаторами, а также гистограмма за выбранный период.
Отображение графика с индикаторами в терминале Tiger.Trade Windows
Щёлкнув правой кнопкой мыши по области графика, можно перейти к следующему меню:

Область стакана

В область стакана выводится динамический стакан.

Полоса прокрутки

Полоса прокрутки графика находится под областью графика. Она позволяет прокручивать график с помощью мыши.
